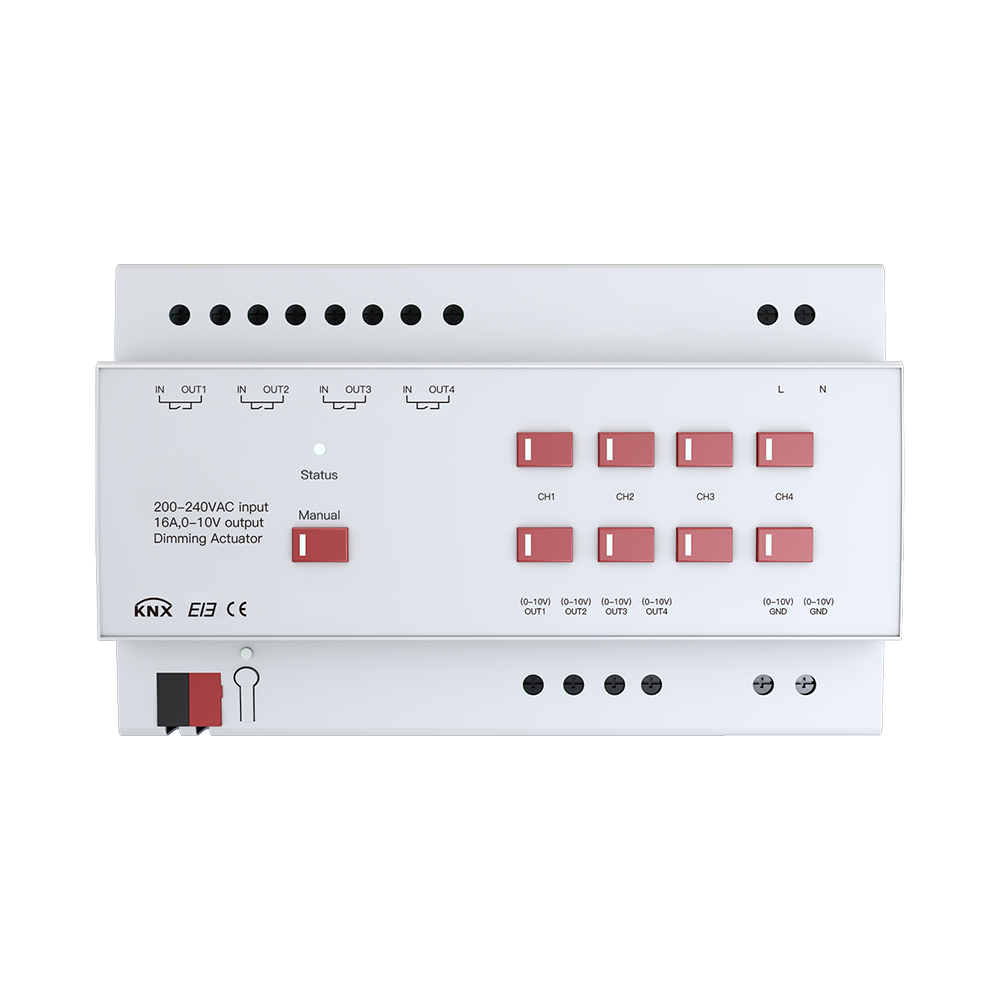

Die 4,6-Schaltungen Dimmer Aktor (0-10V) Module sind modulare Installationsgeräte mit 4,6-Schaltungen 0-10V Ausgängen. EIB-Busklemmen sind an das EIB/KNX-System angeschlossen, und ETS-Software (Version ETS4.0 oder höher) wird für die physikalische Adresszuordnung und Parametereinstellung verwendet.

Das Ausführungsmodul verfügt über 4,6 Kanäle, jeder Kanal enthält einen Relaisschalter Ausgang und einen 0-10V Ausgang. 0-10V Dimmsignalschnittstelle und 0-10V Dimmtransformator können Glühlampen, Leuchtstofflampen, LED und andere Lampen dimmen. Mit manuellen Bedientasten zeigt LED den Dimmstatus jeder Schaltung an.

Funktionen:

(1)Mit 4.6 Schaltungen 0-10V Dimmschnittstelle

(2)Mit 4.6 Schaltungen 16A Schaltersteuerung;

(3)Mit manueller Steuerung Dimmfunktion;

(4)Mit relativer Dimmfunktion und absoluter Dimmfunktion;

(5)Mit Statusbericht Feedback Funktion;

(6)Mit Zeitzyklusfunktion, kann Treppenlichtsteuerung und zyklische blinkende Steuerung verwirklichen;

(7)Mit Feld speichern und wiederherstellen Funktion;

(8)Auswahlfunktion des dimmenden Ausgangswertes und des Relaisschalterzustandes nach Busstromausfall und Spannungsrückgewinnung;

(9)Mit Szenensteuerungsfunktion

(10)4.6 Schaltungen trockener Kontakteingangsschnittstelle, die Steueranweisungen wie Schalter, Vorhänge, Dimmen, Szenen usw. eingeben kann, die direkt mit der Feuernotbeleuchtung verbunden sind

(11)Anwendungsbereich: für alle Arten von Lampen (Downlights, Strahler, Wandleuchten, Lichtstreifen, Leuchtstofflampen, etc.) mit 0-10V Dimmschnittstellenantrieb, für Steuergerät mit 0-10V Schnittstelle (0-10V Schnittstelle Klimaanlage, 0-10V Lüfterseite Rohr, 0-10V Frischluftsystem, etc.)

(12)I oder O Verdrahtungskommunikationsdistanz: weniger als 10m.
