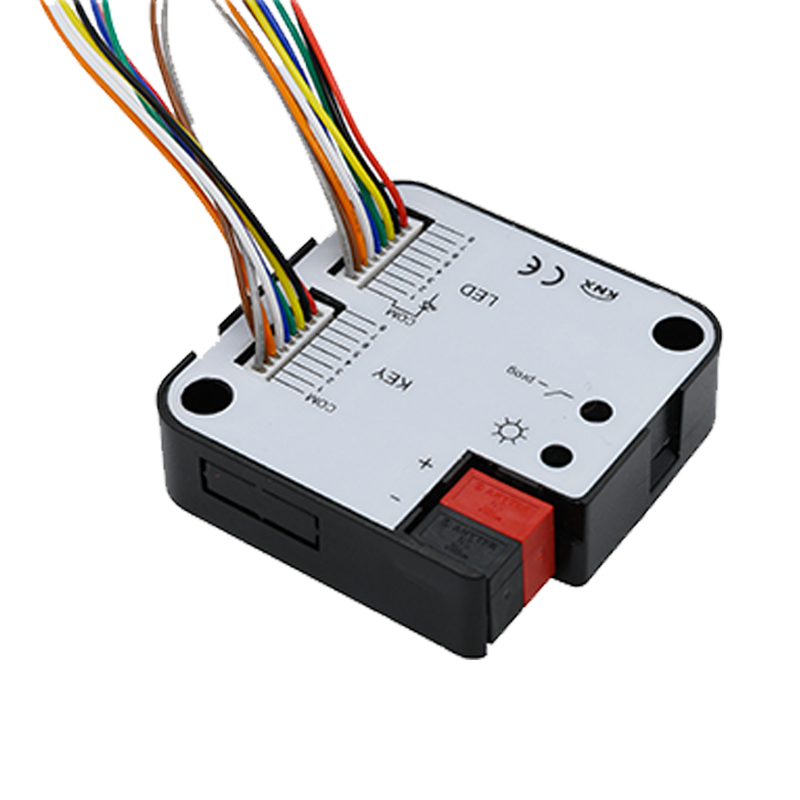

Das Trockenkontaktmodul wird hauptsächlich in Gebäudeleitsystemen eingesetzt und zusammen mit anderen Geräten auf dem Bus zu einem System installiert. Es bietet eine einfache und intuitive Bedienung, die es Benutzern ermöglicht, diese Funktionen nach ihren Bedürfnissen zu planen und systematisch auszuführen.

Das Trockenkontaktmodul' Die allgemeinen Schnittstellenfunktionen werden über Standardtasten oder -schalter realisiert, wobei binäre Kommunikationstechnologien verwendet werden. Es wird hauptsächlich verwendet, um Aktuatoren wie Dimmer und Relais zu steuern und indirekt verschiedene Haushaltsgeräte zu steuern. Darüber hinaus kann die allgemeine Schnittstelle auch zur Steuerung von LEDs verwendet werden.

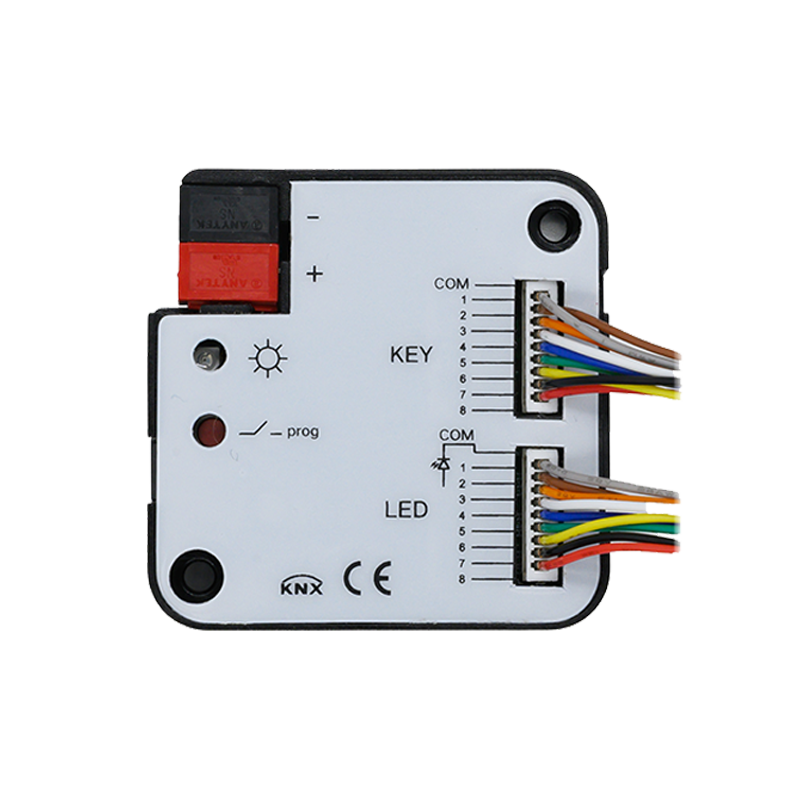

Über die Eingangsschnittstelle des Trockenkontaktmoduls werden Standardschalter oder Sensoren mit Trockenkontaktausgangstypen angeschlossen, die bis zu acht Kanäle unterstützen und in intelligente Steuersignale umwandeln. Das Modul verfügt über LED-Anzeige mit bis zu 8-Kanälen der traditionellen LED-Anzeigeausgangssteuerung. Dies ermöglicht die Echtzeitanzeige des Status der Beleuchtungsschaltungen auf dem Panel (die angeschlossene Schalttafel muss LED-Anzeigeanschlussfunktionalität haben, und die Trockenkontakt-LED-Leitung ist nur für 3,3V-Schalttafel-LED-Leuchten) unter Verwendung einer gemeinsamen Kathodenanschlussmethode.

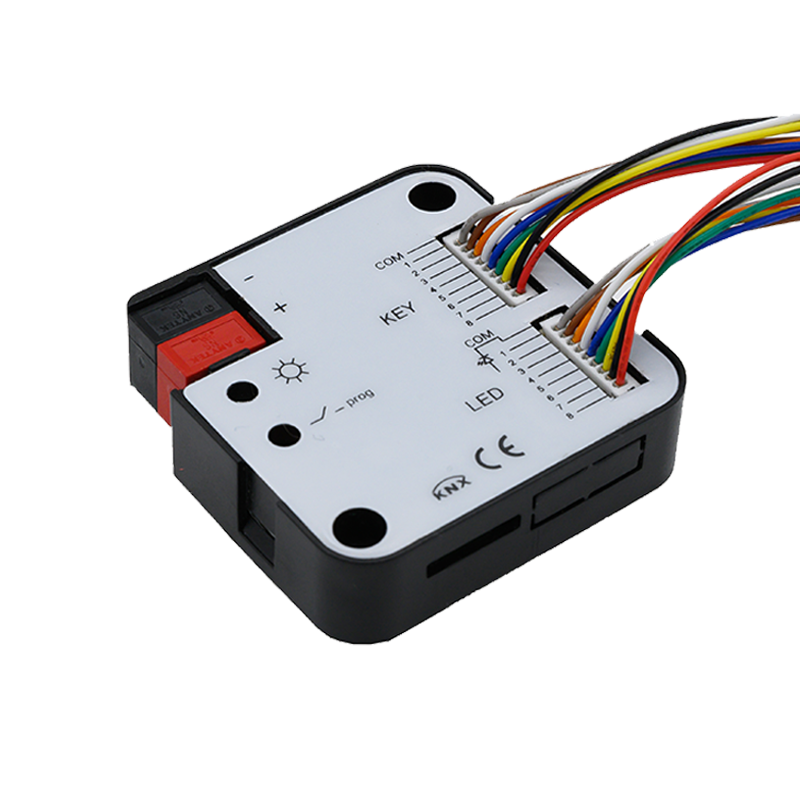

Das Trockenkontaktmodul ist ein standardmäßiges 86-Bodengehäuse-Installationsgerät mit 8-Kanal-Ausgang. Es verbindet sich über den EIB-Bus mit dem EIB/KNX-System und verwendet die Engineering Tool Software (ETS) (Version ETS4 oder höher) für die Zuweisung von physischen und Gruppenadressen und die Einstellung von Parametern.

Das Trockenkontaktmodul verbindet sich über Klemmenanschlüsse direkt mit dem Bus, ohne dass zusätzliche Leistungsspannung erforderlich ist. Jeder Kanal des Trockenkontaktmoduls kann die beschriebenen Funktionen unabhängig voneinander nutzen.

Funktionsübersicht

Das Trockenkontaktmodul, kombiniert mit LED-Panels, kann folgende Funktionen erfüllen:

1. Kann zum Schalten von Lichtern, Öffnen und Schließen von Vorhängen und Anheben und Senken von Projektionsleinwänden, mit langem Drücken, kurzem Drücken und Kippfunktionen verwendet werden;

2. Kann Dimmgeräte steuern, die sowohl relative als auch absolute Dimmgeräte anbieten;

3. Kann feste Werte für Dimmen und Vorhangsteuerung senden;

4. Unterstützt 8-Bit Szenensteuerung und ruft voreingestellte Szenenfunktionen auf;

5. Verfügt über LED-Anzeige mit mehreren Anzeigezuständen wie immer ein, immer aus und blinkt;

6. Beinhaltet LED-Verriegelung Gruppierung und LED-Helligkeitsanpassungsfunktionen;

7. Status-LEDs haben Helligkeitsaufweck- und Verzögerungsfunktionen, mit Aufweckbedingungen wie Tastendruck oder Objektauslöser;

1. I/O trockener Kontaktverdrahtungs-Kommunikationsabstand: weniger als 10m;

2. LED-Leitung ist nur für 3.3V.
